藍天組: 海恩堡馬丁路德教堂
'海恩堡馬丁路德教堂'coop himmelb(l)au,奧地利,海恩堡

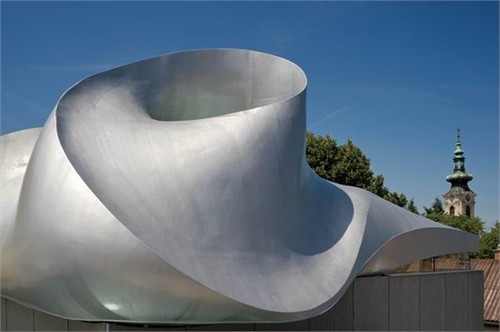

奧地利建筑事務所coop himmelb(l)au（藍天組）最近完成了海恩堡“馬丁路德教堂”。扭曲的屋頂上開了三個巨大的天窗，讓自然光傾瀉而下。整個設計與宗教神學原理緊密相關，三個高聳的天窗通過對光線和透明度的設置營造了一個神圣的猶如天堂般的氛圍。這座形態獨特的建筑運用造船的金屬加工和制造方法來建造，同時被四個垂直支柱支撐。結構框架是從焊接的平面上建立起來的，它們被規則排列的梁架支撐，將結構荷載傳遞至下方的四根支柱。暴露在外的8mm金屬表皮上涂有一層防護涂料，同時室內墻面覆蓋了一層絲網以便與天花板相連接。
相鄰的會堂和中央祈禱空間被一道折疊門分隔，當有特殊需要的時候，折疊門可以打開并將兩個空間合并，形成一個貫通的聚會場所。各個房間都有折疊玻璃幕墻，可以直接觀賞到街邊的景色。一個極具雕塑感的鐘樓將參觀者引領到教堂前的小廣場上，人們可以從這里進入教堂，圣器收藏室，牧師辦公室和其它附屬空間。這個20米高的鐘樓墻厚8-16mm，僅靠8噸重的水平框架結構支撐。鐘樓的構造方式和教堂屋頂相似，都是將鋼板焊接在一起并包裹在混凝土基礎內部。

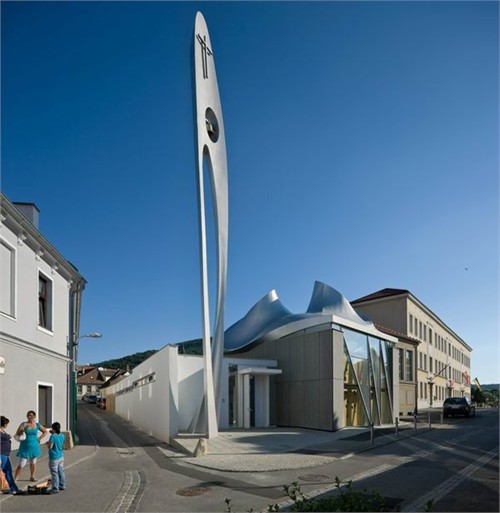

鐘樓

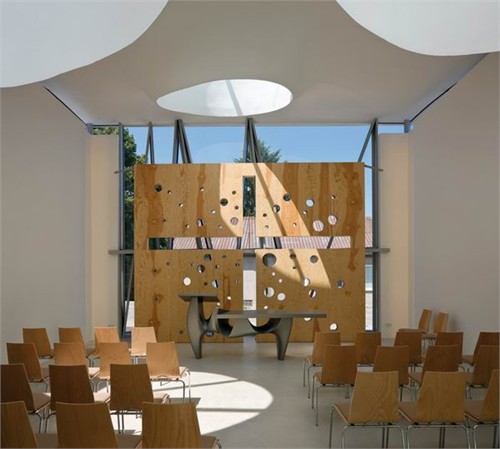

祈禱室和圣壇

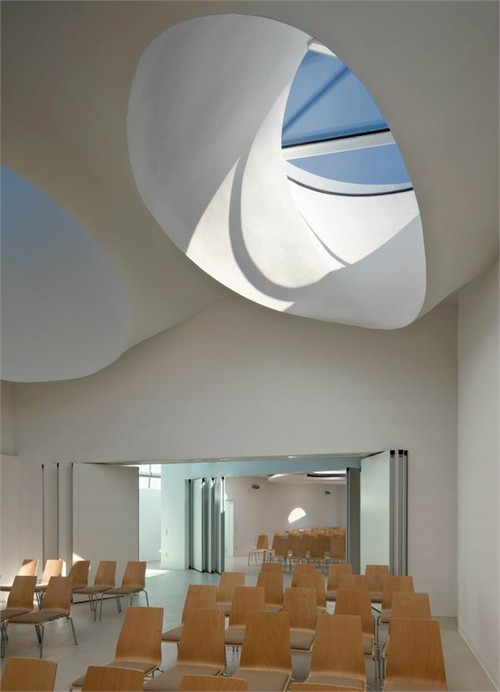

祈禱室和會堂

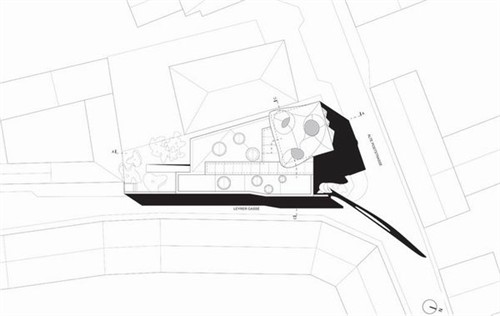

總平面圖

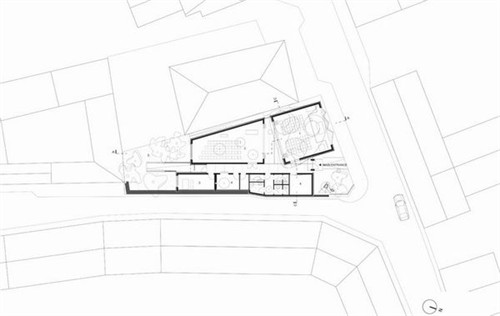

平面圖 level 0

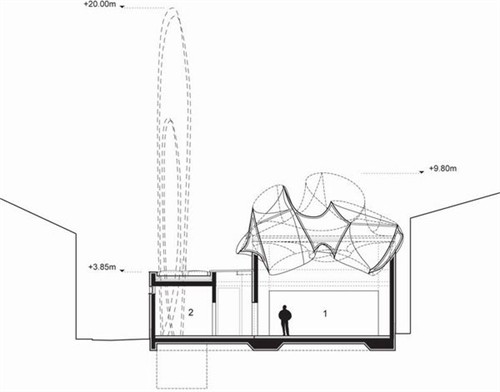

剖面圖

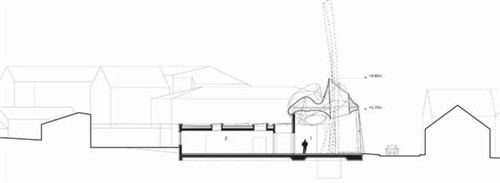

剖面圖

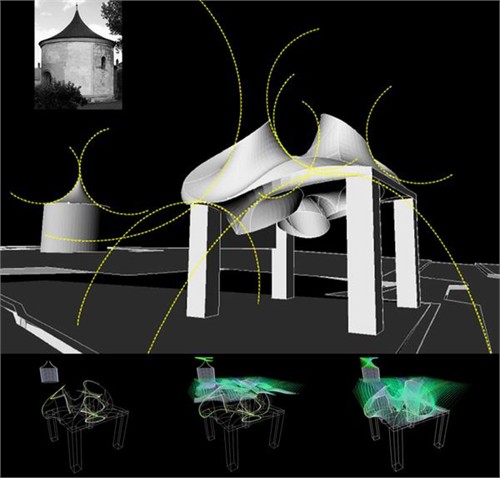

教堂屋頂結合形式分析
項目信息:
團隊
規劃: coop himmelb(l)au wolf d. prix / w. dreibholz &am partner zt gmbh
總設計師: wolf d. prix
項目建筑師: martin mostb?ck
方案建筑師: sophie-charlotte grell
設計團隊: steven baites, daniel bolojan, victoria coaloa, volker kilian, ?martin neuma, martin jelinek
業主: aociation 'freunde der evangelischen kirche in haiurg/donau', austria
結構工程: bollinger grohma schneider zt gmbh, viea, austria
施工測量: irk &am partner zt gmbh, viea, austria
主工程 / 修整: markus haderer baubetrieb ges.m.b.h, haiurg/donau, austria
鋼結構 (屋頂/ 鐘樓): ostseestaal gmbh, stralsund, germany
鋼結構 (立面): metallbau eybel, wolfsthal, austria
纖維水泥層: eternit-werke ludwig hatschek ag, v?cklabruck, ?sterreich sfk gmbh, kirchham, austria
圣壇設計: idee &am design, stainz, austria
方案信息
基地面積: 420 m2
anctuary for 50 people, community ace and ancillary rooms
總建筑面積: 289 m2
高度(板樓/ 會堂): 3,5 m
教堂高度: 6 m
屋頂高度: 10 m
長度: 25 m
鐘樓高度: 20 m
