GB/T 9966.5—2001

1  范圍

     本標(biāo)準(zhǔn)規(guī)定了天然飾面石材肖氏硬度試驗所用的設(shè)備及量具、試樣、試驗步驟、結(jié)果計算和試驗報告。
     本標(biāo)準(zhǔn)適用于天然飾面石材的肖氏硬度試驗。

2  試驗原理

     D型硬度計試驗原理為將規(guī)定形狀的金剛石沖頭從固定的高度ho自由下落到試樣的表面上，用沖頭回彈一定高度丙與玩的比值計算肖氏硬度值。

                                                                h
                                         HSD＝ K × ——
                                                                ho

式中： HSD—肖式硬度；
           K——肖氏硬度系數(shù)。

3  設(shè)備及量具

3.1  D型硬度計的主要技術(shù)參數(shù)見表l，其示值誤差不大于±2.5。

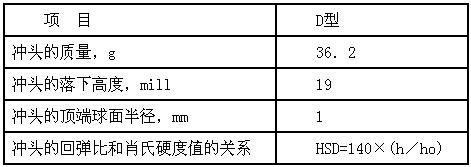

                       表1

3.2  試驗臺：質(zhì)量為4kg。
3.3  干燥箱：溫度可控制在105℃±2℃范圍內(nèi)。

4  試樣

4.1  試樣的長度、寬度為100mm×lOOmm，厚度大于10mm。每組二塊。
4.2  試樣應(yīng)能代表該品種的品質(zhì)特征，如礦物組成、品粒分布狀態(tài)等。
4.3  試樣上下兩面應(yīng)平行、平整；試驗面鏡向光澤大于30。
4.4  試驗面不得有坑窩、砂眼和裂紋等缺陷。

5  試驗步驟

5.1  將試樣置于105℃+2℃的干燥箱內(nèi)干燥24h，放入干燥器中冷卻至室溫。
5.2  標(biāo)定試樣上測試點(diǎn)的位置，如圖1所示。如選定的測試點(diǎn)處在式樣的縫合線上，可將其偏移3mm至55mm。測試點(diǎn)距試樣邊緣的距離應(yīng)大于10mm。
5.3  試驗前用標(biāo)準(zhǔn)肖氏硬度塊檢查硬度計的示值誤差。
5.4  將試樣平放在試驗臺上，壓緊力為200N左右。測試時操作鼓輪的轉(zhuǎn)動速度約為1至2r/s，復(fù)位速度約為1至2r/s。
5.5  每個試樣至少測試九個點(diǎn)，測量值準(zhǔn)確到1。

6  結(jié)果計算

     以每組試樣肖氏硬度的算術(shù)平均值作為該組試樣的肖氏硬度。

7  試驗報告

     試驗報告應(yīng)包含以下內(nèi)容：
7.l  該組試樣肖氏硬度的平均值和標(biāo)準(zhǔn)偏差。
7.2  試樣名稱、品種、編號及數(shù)量。

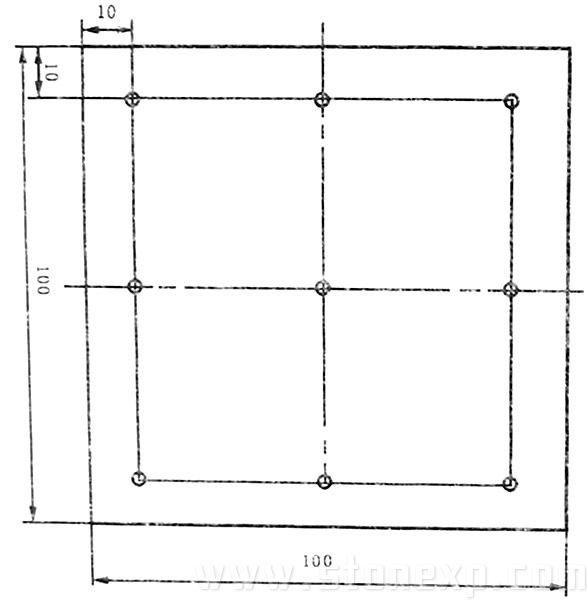

圖1  試樣上測試點(diǎn)位置
