天然飾面石材試驗方法 第8部分：用均勻靜態壓差檢測石材掛裝系統結構強度試驗方法
GB/T 9966.8—2001

1  范圍

     本標準規定了用均勻靜態壓差測試石材掛裝系統結構強度試驗所用的設備及量具、試樣、試驗步驟、結果計算和試驗報告。
     本標準適用于測定石材掛裝系統在正、負均勻靜態壓差下的結構性能。

2  定義

2.1  正載荷：沿試樣裝飾面法線方向作用于試樣裝飾面上的載荷。
2.2  負載荷：沿試樣背面法線方向作用于試樣背面上的載荷。
2.3  破壞載荷：試樣破壞時作用于試樣上的載荷與板材自重之和。

3  方法提要

     建筑物表面的實際載荷隨風向、時間、離地面高度、建筑物形狀、地理氣候、周圍建筑及其他因素而變化，而掛裝系統的結構性能是加工、安裝等因素的函數，還依賴于支撐結構的剛性以及石材對震動、熱脹冷縮等各種不利因素的抵抗能力。
     本試驗方法給出了在均勻靜態壓差下飾面板材結構性能的標準測定程序，其用途為模擬風載對建筑物外表飾面的作用效應，測試結果并不能完全地反映以上因素的綜合作用結果，只提供一種模擬狀態下的參考數據。

4  設備及量具

4.1  檢測室：上下兩面開放的箱體及同樣大小的防水膜，箱體應可掛裝試樣。至少安裝一個可測量檢測室內水面高度的標尺。防水膜應有足夠強度保證試驗過程中不會破漏。
4.2  游標卡尺：讀數值為0.10mm。
4.3  2m水平儀

5  試樣

5.1  試樣的尺寸、材料、表面處理、槽或孔的位置及固定方式均應符合實際使用要求。
5.2  按工程要求把掛件安裝在試驗板上，填充實際使用的填縫膠，按規定時間固化。
5.3  試樣上不得有裂紋、缺棱、缺角。
5.4  取三件試樣為一組。

6  試驗步驟

6.1  正載荷狀態

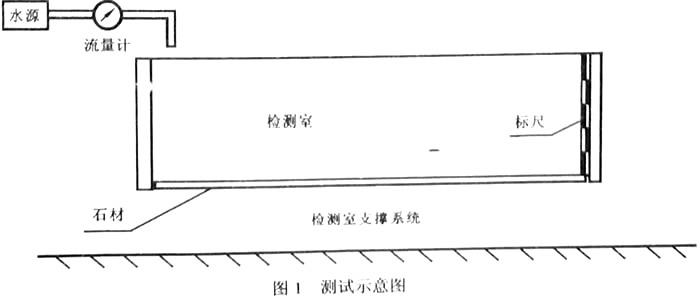

6.1.1  用于工程實際安裝過程中相同的方法將試樣安裝在檢測室下面,裝飾面向上；調整試樣至水平。安裝示意圖如圖1所示
6.1.2  向檢測室內注水，加水速率控制在使試樣開始受力至試樣破壞(或達到設計載荷)在五分鐘左右，記錄試樣破壞（或達到設計載荷）時的水面高度。
6.1.3  如試樣破壞，用游標卡尺測量試樣破壞部位尺寸，精確至0.2mm。
6.1.4  若試樣破壞前，所加載荷達到設計載荷時，應至少保持l0s。
6.2  負載荷狀態
6.2.1  用與工程實際安裝過程中相同的方法將試樣安裝在檢測室下面，裝飾面朝下；調整試樣至水平。安裝示意圖如圖l所示。
6.2.2  試驗步驟同6.1.2。
6.2.3  試樣測量同6.1.3。
6.2.4  保持時間同6.1.4。

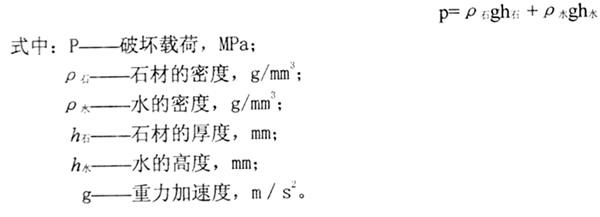

7  結果計算

8  試驗報告

     試驗報告還應包含以下內容：
8.1  每個試件的破壞載荷,并注明該組樣狀態。
8.2  送樣單位、石材名稱、品種、編號及規格尺寸，層理方向和表面拋光情況等。
8.3  掛件系統的尺寸、型號、生產單位等。
