干掛天然花崗石飾面建筑板材及其不銹鋼配件 第2部分：干掛不銹鋼配件（一）

JC830.2—1998

1   范圍

       本標準規定了石材干掛用彎板、托板、定位銷針等不銹鋼配件的產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸與貯存等。
       本標準適用于建筑干掛飾面工程施工用彎板、托板、定位銷針等不銹鋼配件。

2   引用標準

      下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
      GB/T222—88 鋼的化學分析用試樣法及成品化學成分允許偏差
      GB/T223—88 鋼鐵及合金化學分析方法
      GB/T228—87 金屬拉伸試驗方法
      GB/T232—87 金屬彎曲試驗方法
      GB/T1220—84 不銹鋼棒
      GB/T2975—82 鋼材力學及工藝性能試驗取樣規定
      GB/T3280—84 不銹鋼冷軋鋼板
      GB/T4230—84 不銹鋼熱軋鋼帶
      GB/T4237—84 不銹鋼熱軋鋼板
      GB/T4239—84 不銹鋼冷軋鋼帶

3   定義

       本標準采用下列定義。
3.1   彎板
       連系托板或石材與結構體的不銹鋼結構件(參考圖1)。
3.2   托板
       連系彎板與銷針的金屬結構件(參考圖1)。
3.3   銷針
       固定花崗石板材的金屬結構件(參考圖1)。

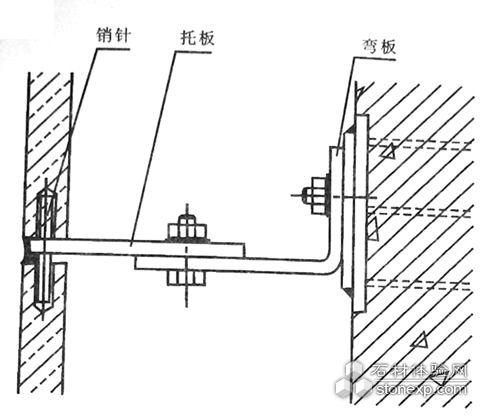

   圖1  石材干掛結構示意圖

4   產品分類

4.1   分類
4.1.1   彎板
4.1.1.1   按使用要求分為六種類型：
       a)帶托板單孔型(代號為A)
       b)帶托板雙孔型(代號為B)
       c)不帶托板單孔針孔不可調型(代號為C)
       d)不帶托板單孔針孔可調型(代號為D)
       e)不帶托板雙孔針孔不可調型(代號為E)
       f)不帶托板雙孔針孔可調型(代號為F)

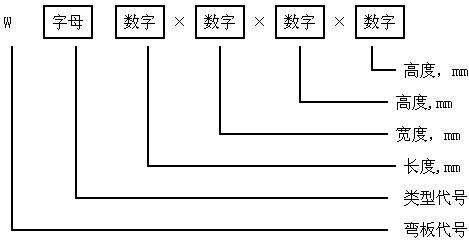

4.1.1.2   產品代號表示方法規定如下：
