一、生產(chǎn)實(shí)踐中提出的問(wèn)題

　　隨著我國(guó)國(guó)民經(jīng)濟(jì)的持續(xù)發(fā)展和國(guó)家經(jīng)濟(jì)實(shí)力的不斷提高，天然石材地面由于具有豪華的裝飾特點(diǎn)和經(jīng)久耐用的實(shí)用性，雖然造價(jià)昂貴，但仍普遍用于眾多新建的大型公共建筑中的大堂、走廊等公共部位。但石材地面接縫高低差始終是一項(xiàng)質(zhì)量通病，尤其在石材分塊尺寸超過(guò)900 mm接縫高低差格外明顯。對(duì)于該質(zhì)量通病有的工地采用人工局部磨平再次拋光的方法防治，但因人工工具的能力限制，往往在接縫處形成棱邊，影響整體地面的美觀;有的工地采用重物局部加壓，但調(diào)整量很小，耗費(fèi)人工很多。針對(duì)上述質(zhì)量通病，一些現(xiàn)場(chǎng)檢測(cè)工作，發(fā)現(xiàn)所在鋪砌好的石材，在四個(gè)角部位都不能與相鄰石材相平，這說(shuō)明石材本身平面度不高是造成接縫高低差較大的原因。

　　造成石材地面接縫高低不平的主要原因有二

　　1、石材的性能不統(tǒng)一

　　不同品種的石材其化學(xué)成分、孔隙度、吸水率等化學(xué)物理性能有很大的差異，即使是在同一礦區(qū)開(kāi)采的荒料，埋藏深度愈深，礦體的內(nèi)應(yīng)力就愈大。內(nèi)應(yīng)力的釋放是很緩慢的過(guò)程，如果荒料開(kāi)采后很快被加工成板材，則內(nèi)應(yīng)力的釋放也會(huì)引起板材的變形。大板材在加工完畢后堆放和運(yùn)輸中也會(huì)產(chǎn)生變形。還有的品種石材受水潮濕后會(huì)發(fā)生較大變形，如大花綠受濕后會(huì)變形拱起。所以綜合石材的各種差異、吸水受潮引起變形等諸多原因，要使建筑板材達(dá)到很高的平面度也是不現(xiàn)實(shí)的，不是目前石材加工完全能解決的問(wèn)題。

　　2、目前我國(guó)石材加工機(jī)械的加工還達(dá)不到更高的精度

　　國(guó)內(nèi)大型石材加工企業(yè)大多引進(jìn)了世界先進(jìn)的數(shù)控多頭研磨機(jī)，使我國(guó)的石材加工水平已達(dá)到了世界先進(jìn)水平。由于都是圓盤式磨頭，所以大板的中間部分比兩邊部分研磨時(shí)間略長(zhǎng)，因此通常研磨后的大板中間部分略顯低凹。石材材質(zhì)的不均勻性，造成切割毛板厚度不均勻，也會(huì)影響研磨大板的平面度。

　　*在新頒布的國(guó)家標(biāo)準(zhǔn)GB/T 18601—2001《天然花崗石建筑板材》和建材行業(yè)標(biāo)準(zhǔn)JC/T 79—2001《天然大理石建筑板材》中，花崗石和大理石普型板的平面度允許公差分別見(jiàn)表1和表2：

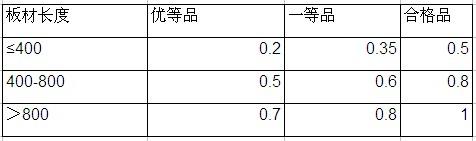

　　表1：花崗石普型板平面度允許公差(mm)

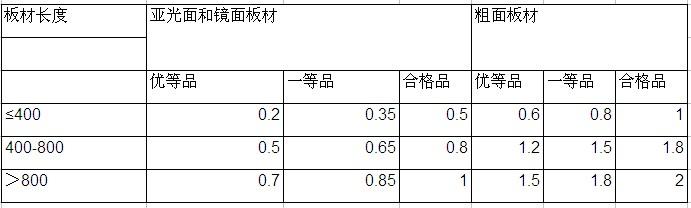

表2：大理石普型板平面度允許公差(mm)

    從目前地面石材尺寸以800­——1000mm為例，優(yōu)等品石材的平面度也不能滿足裝飾行業(yè)施工標(biāo)準(zhǔn)的要求。更何況優(yōu)等品中還允許存在不超過(guò)5%的一等品。實(shí)際上石材廠商為提高生產(chǎn)率，都不愿降低磨光機(jī)車速，如無(wú)特殊要求，基本上按一等品供貨。國(guó)產(chǎn)石材荒料的尺寸小，大部分企業(yè)都采用普通磨光機(jī)加工，所以平面度就更差，一般只能達(dá)到行業(yè)合格品的標(biāo)準(zhǔn)。

　　二、采用新工藝解決老問(wèn)題

　　綜上所述，如果采用傳統(tǒng)的鋪砌石材工藝是很難達(dá)到地面平滑如鏡的高質(zhì)量效果的，同時(shí)也限制了設(shè)計(jì)采用較大規(guī)格尺寸的要求。在學(xué)習(xí)國(guó)內(nèi)外先進(jìn)經(jīng)驗(yàn)的基礎(chǔ)上，2001年開(kāi)始進(jìn)行石材地面整體磨光的工程實(shí)踐，先后完成北京東方廣場(chǎng)、國(guó)家電力調(diào)度中心大廈、釣魚臺(tái)國(guó)賓館芳菲苑中庭大堂等多項(xiàng)工程，施工總面積超100000㎡，并在磨光操作工藝、控制平面度和現(xiàn)場(chǎng)噴沙鑿毛等方面取得初步經(jīng)驗(yàn)。由于是采用水磨施工，所以鋪砌的石材必須六面刷石材防水防護(hù)劑，如未刷石材防水防護(hù)劑，有可能在研磨作業(yè)中造成新的水漬污染。通過(guò)近一年的施工實(shí)踐，目前已能完全消除石材接縫高低差;平面度用2m直尺檢驗(yàn)?zāi)苓_(dá)到小于1mm的標(biāo)準(zhǔn);光潔度不低于正規(guī)大廠生產(chǎn)水平。已初步擬定了施工作業(yè)規(guī)程和質(zhì)量檢驗(yàn)方案，各方面還有待進(jìn)一步完善。

　　由于采用了現(xiàn)場(chǎng)研磨的新工藝，不僅可以完全消除石材接縫高低不平的質(zhì)量通病，使石材地面的質(zhì)量達(dá)到了一個(gè)新的水平;同時(shí)，也給設(shè)計(jì)創(chuàng)造了更開(kāi)闊的條件，只要鋪砌質(zhì)量有保證，可以選用更大尺寸的石材，而不需增加板材厚度。采用標(biāo)準(zhǔn)厚度的工程板材，挑選色差小、紋路相近的材料，在工廠按設(shè)計(jì)規(guī)格粗磨后對(duì)石材進(jìn)行六面防護(hù)，按編號(hào)進(jìn)行現(xiàn)場(chǎng)鋪砌，最后進(jìn)行地面整體磨光，這在一定程度上可降低工程成本。

　　三、機(jī)器的選擇

　　1、大理石/花崗巖通用型石材研磨機(jī)

　　經(jīng)過(guò)對(duì)國(guó)外幾種品牌的比較，選擇意大利產(chǎn)橋式磨機(jī)系列產(chǎn)品。

　　單頭研磨機(jī)空機(jī)重245千克，7.5馬力,采用380V三相電源,機(jī)上有冷卻用貯水箱,可貯水同時(shí)增加磨頭壓力,提高工作效率和研磨質(zhì)量。機(jī)身中央有簡(jiǎn)易操作的輪盤和圓形水準(zhǔn)氣泡,在作業(yè)中可準(zhǔn)確地調(diào)整機(jī)體的水平度。磨塊全部采用進(jìn)口，在安裝和更換磨塊時(shí),可操作液壓千斤頂使機(jī)體升降。磨頭外在尼龍防濺罩。上部橡膠防護(hù)圈可保證在作業(yè)時(shí)不會(huì)碰壞墻面。作業(yè)時(shí)應(yīng)根據(jù)石材地面鋪砌質(zhì)量和石材的品種選擇磨塊，沿著粗磨——細(xì)磨——精磨——拋光——水晶硬化處理順序進(jìn)行。一般花崗巖地面使用磨塊細(xì)度為60目、120目、220目、400目、800目、1200目和10LG(拋光);大理石地面使用磨塊細(xì)度為20目、220目、3/4S (粗拋光)和EXTRA(細(xì)拋光)。每種磨塊都必須通磨三遍以上，何時(shí)更換磨塊，現(xiàn)還靠操作工人經(jīng)驗(yàn)來(lái)掌握。由二臺(tái)磨機(jī)組成一個(gè)小組流水作業(yè)能減少更換磨塊的時(shí)間，可提高生產(chǎn)率。

　　PATERA T.2000具有2個(gè)磨頭,可提高工效約一倍,10馬力,空機(jī)重310千克。CICALA臺(tái)階打磨機(jī)，2馬力，220V單相電源，空機(jī)重約40千克，水箱容積8升，是專門為石材臺(tái)階磨光翻新設(shè)計(jì)的。

　　2、吸水吸塵器

　　配合石材研磨機(jī)使用，將石材研磨機(jī)的冷卻用水隨時(shí)吸去，以免污染地面。最好兩臺(tái)研磨機(jī)配一臺(tái)吸水吸塵器。

　　3、型石材翻新和水晶硬化機(jī)

　　這是一種多用途機(jī)器，安裝上磨片也可以研磨石材地面，但因自重輕，研磨效率不如石材研磨機(jī)。主要用作水晶硬化處理，使用兩種專用水劑，在已經(jīng)研磨好的清潔地面上，磨盤帶動(dòng)細(xì)鋼絲墊快速旋轉(zhuǎn)產(chǎn)生高溫，使石材表面在專用水劑作用下，形成二氧化硅晶體和拋光。

　　4、電動(dòng)打錘機(jī)

　　選用德國(guó)輕型三頭打錘機(jī)，可在鏡面石材表面按設(shè)計(jì)要求鑿毛表面。單人手持操作，十分輕便。

　　5、噴砂機(jī)

　　選用德國(guó)無(wú)塵噴砂機(jī)，該機(jī)型形似吸塵器，但其軟管是內(nèi)外雙層套管，金剛砂從內(nèi)管中噴出鑿擊石材表面，外層套管可將金剛砂收回，該機(jī)可按設(shè)計(jì)要求，選用不同粒徑的金剛砂，刻出不同粗糙面的任意圖形?，F(xiàn)工程中用于鑿毛陽(yáng)角部位。

　　四、施工工序和注意事項(xiàng)

　　1、石材地面整體磨光施工工序

　?、?現(xiàn)場(chǎng)勘察，了解設(shè)計(jì)選用的石材品種、拼花圖案和地面面積，現(xiàn)場(chǎng)鋪砌質(zhì)量情況。如有空鼓、縫隙太大、色差明顯、石紋不通順等明顯質(zhì)量問(wèn)題，必須先作更換。

　　② 檢測(cè)地面石材是否已經(jīng)刷防水防護(hù)劑，必要時(shí)應(yīng)補(bǔ)刷。

　?、?擬定施工計(jì)劃報(bào)總包和業(yè)主審批。

　?、?對(duì)作業(yè)面內(nèi)的墻面、柱面和門框扇等用保護(hù)膜進(jìn)行保護(hù)，保護(hù)高度宜在500毫米以上。

　?、?在施工前還應(yīng)用2米直尺和塞尺普查原施工地面的平面度情況，并作好記錄。

　　⑥ 用石材研磨機(jī)由內(nèi)向外磨，根據(jù)石材的品種選用合適的磨塊。由粗到細(xì)逐次更換磨塊，花崗石地面磨至800目磨塊。在研磨過(guò)程中檢驗(yàn)員要用2米直尺和塞尺隨時(shí)檢查研磨后地面的平面度，并指導(dǎo)施工人員注意。

　?、?對(duì)磨后地面的拼縫縫隙、缺材等進(jìn)行修補(bǔ)。

　?、?精磨和拋光。

　?、?水晶硬化處理。

　?、?質(zhì)量檢測(cè)光澤度和平面度，寫出質(zhì)量驗(yàn)收?qǐng)?bào)告報(bào)監(jiān)理工程師。

　　2、在施工過(guò)程中應(yīng)注意以下幾點(diǎn)：

　?、?對(duì)原鋪砌地面石材是否已經(jīng)刷石材防水劑必須了解清楚和進(jìn)行檢測(cè)，以免施工時(shí)污染地面。

　?、?石材地面鋪砌后接縫高低差值較大,切勿用手磨機(jī)磨削。因?yàn)橛檬帜C(jī)磨削時(shí)容易磨出凹坑,使機(jī)磨量增加。

　?、?施工圍擋一定要做好,尤其對(duì)木門和木踢腳線,防止受潮變形。

　?、?如石材拼縫較大,應(yīng)先進(jìn)行嵌補(bǔ),修補(bǔ)完經(jīng)24小時(shí)后才能進(jìn)行研磨。

　　五、工程實(shí)例簡(jiǎn)介

　　公司對(duì)鋪砌石材的每道工序做了詳細(xì)的規(guī)定，派專人到石材加工廠監(jiān)督質(zhì)量，并制定了石材加工專項(xiàng)質(zhì)量標(biāo)準(zhǔn)，對(duì)石材的加工尺寸精度和平面度的質(zhì)量標(biāo)準(zhǔn)，均提出了超過(guò)石材行業(yè)優(yōu)等品的標(biāo)準(zhǔn)。如北京中國(guó)人壽大廈大堂地面設(shè)計(jì)為直徑21米的同心圓，石材最大分塊弧長(zhǎng)1570mm，寬度1000mm，厚度為20mm。整個(gè)大堂地面鋪砌接縫準(zhǔn)確，接逢高低差小于0.3mm，地面石材全部用數(shù)控加工中心加工,在施工中不允許有人工磨削。

　　1、北京國(guó)家電力高度中心大廈

　　該工程位于北京西單東南角，面臨長(zhǎng)安街，是一幢高智能化現(xiàn)代辦公大樓。由上海華東建筑設(shè)計(jì)研究院設(shè)計(jì)。大堂和休息廳地面主要采用進(jìn)口凝灰?guī)r(黃隆石)，基本尺寸為1400×700×25mm。該種石材孔隙率很大，有施工氣孔，經(jīng)加工切片和研磨后，表面會(huì)有施工不規(guī)則孔洞，必須用石灰拼膠進(jìn)行修補(bǔ)，然后再研磨。大廈一層大堂和公共休息及走道黃窿石地面面積約5000平方米，分別由四家裝飾公司施工。在地面鋪砌完畢后，發(fā)現(xiàn)石材表面修補(bǔ)十分明顯，原因是工期太緊，石材供應(yīng)商對(duì)板材修補(bǔ)后，沒(méi)有再研磨。另外，石材長(zhǎng)向拼縫高低超標(biāo)部位較多。針對(duì)上述情況，先做了約10平方米的樣板，效果很好，最后承接了樓內(nèi)所有石材地面的研磨和水晶硬化處理。工程中做了3、4次修補(bǔ)和研磨，因?yàn)橛械臍饪淄饴犊讖叫?，填膠不易密實(shí)，研磨后會(huì)再次出現(xiàn)孔洞，最后再作水晶硬化處理，新完工的地面夾帶如鏡。

　　2、北京釣魚臺(tái)國(guó)賓館芳菲苑中庭大堂

　　新建的芳菲苑位于釣魚臺(tái)國(guó)賓館中心，由中庭大堂、大宴會(huì)廳、多功能廳和賓館等部分組成。由美國(guó)漢斯公司和上海同濟(jì)大學(xué)建筑設(shè)計(jì)院設(shè)計(jì)。中庭大堂石材地面約1000平方米，采用900×600×20國(guó)產(chǎn)銹石和珍珠紅亞光板鋪砌，其間用150寬燒毛板組成線條圖案。地面石材鋪砌后，接縫高低差大，有的大于1.0mm，表面光澤度不一致，這樣整個(gè)地面完工后觀感很差。經(jīng)征求設(shè)計(jì)單位同意后，采用現(xiàn)場(chǎng)整體機(jī)械研磨，并加做水晶硬化處理，燒毛飾條部分經(jīng)研磨后與亞光板拼縫平齊，然后用電動(dòng)打錘機(jī)和噴砂機(jī)鑿毛，鑿毛嘗試和粒度均勻。磨光部分的光澤度達(dá)到80度，完全達(dá)到同樣材料工廠生產(chǎn)水平。

　　六、初步體會(huì)和小結(jié)

　　地面石材研磨機(jī)引入國(guó)內(nèi)已經(jīng)多年，但以往只作為翻新設(shè)備使用，應(yīng)用面不廣。自2000年引入設(shè)備后，已經(jīng)先后完成北京東方廣場(chǎng)、國(guó)家電力調(diào)度中心大廈、釣魚臺(tái)國(guó)賓館芳菲苑中庭大堂、西安西北電網(wǎng)控制中心、蘭州甘肅省財(cái)政廳大廈、天津塘沽政通大廈等多項(xiàng)工程，施工總面積超10萬(wàn)㎡以上。但因石材品種繁多，質(zhì)地和性能各異，針對(duì)不同的石材和鋪砌情況，還需要更多的施工實(shí)踐來(lái)積累經(jīng)驗(yàn)?，F(xiàn)根據(jù)前期的實(shí)踐，初步體會(huì)和小結(jié)如下：

　　1.前石材行業(yè)的質(zhì)量標(biāo)準(zhǔn)不能滿足裝飾精品地面的質(zhì)量要求，所以精品石材地面必須增加地面整體精磨和水晶硬化工序，因?yàn)榻涌p高低差0.5mm在觀感上仍很差，經(jīng)現(xiàn)場(chǎng)精磨工序后可達(dá)到觀感上無(wú)高低差的效果。即使施工優(yōu)良的地面，側(cè)視地面仍有魚鱗起伏的感覺(jué)。水晶硬化處理比一般清潔打臘對(duì)石材自然光澤、防滑、防污以及環(huán)保等方面的效果更明顯。

　　2.設(shè)計(jì)可以適當(dāng)加大地面石材尺寸，而不需要增加石材板厚，尤其對(duì)大面積的大堂會(huì)達(dá)到更好的效果。這樣既可以節(jié)約成本(結(jié)構(gòu)方面和石材方面)，又可以達(dá)到傳統(tǒng)施工法不能達(dá)到的效果。

　　3.抓緊制定國(guó)家、地方等在此方面的有關(guān)施工及驗(yàn)收標(biāo)準(zhǔn)，要進(jìn)一步研究施工操作細(xì)則和規(guī)定，提高工效，尤其在如何控制整體地面平整度方面總結(jié)經(jīng)驗(yàn)，并列入施工標(biāo)準(zhǔn)。

　　4.探索用磨平板鋪砌現(xiàn)場(chǎng)磨光的新施工法。

　　5.石材的防水防護(hù)措施必須嚴(yán)格到位，要刷六個(gè)面。因?yàn)楝F(xiàn)場(chǎng)研磨會(huì)有大量的污水，如果石材未刷防水防護(hù)劑，就會(huì)使地面形成“水漬”污染。

　　6.石材加工尺寸必須精確，否則現(xiàn)場(chǎng)磨削會(huì)破壞防水防護(hù)層。

　　7.經(jīng)水晶硬化處理后，石材表面硬度增加，可提高石材的光澤度，也方便地面的維護(hù)。

　　8.使用單位必須注意合理使用和正常維護(hù)，要防止硬物劃傷和撞擊，切忌用清水拖布保潔。
