就在6月份，由中國建筑設計研究院崔愷建筑設計工作室主創的敦煌莫高窟游客中心項目獲得了業內極高的評價，這個曲線優美、飄然臥于西部沙漠之中的大膽創意，贏得了由中國勘察設計協會和歐特克共同主辦的“創新杯&rdquoIM設計大賽的最佳BIM建筑設計獎的一等獎。某種程度上說，Autodesk Revit在施工圖設計尤其是三維建模方面的優勢，給了項目建筑師更多施展的空間，但由于當時使用版本較低，在游客中心項目中還沒有將BIM的優勢完全挖掘出來。在新版本增強較多功能后，中國建筑設計研究院又將徐州建筑職業技術學院的新圖書館列入了新的BIM試點名單，并將專業協同設計作為了突破的重點。

&ldquoIM在中國建筑設計研究院才剛剛開始，院里高度重視基于BIM的Revit軟件的推廣，也著力推動更多的專業協同，相信BIM在中國建筑設計研究院將會有一個加速度的蓬勃發展。”中國建筑設計研究院崔愷建筑設計工作室建筑師吳斌說。

曲線之美，添彩敦煌寶地

BIM是一種抽象的建筑設計理念，涉及的軟件工具也較為龐雜，但當它成為建筑師最得心應手的“神筆”時，它可以幻變出令人驚嘆的具象之美。敦煌莫高窟游客中心無疑是最為典型的例證之一。

被譽為“東方藝術寶庫”的敦煌莫高窟，每年吸引著世界各地的人們前來參觀，但游客數量的急劇增加，對洞窟壁畫和保護區的環境造成了一定的破壞。當?shù)卣疀Q定在莫高窟景區之外，建設一個游客中心，實現對于游客的分流，以減少對景區的破壞程度。游客中心的主要功能包括游客接待大廳、多媒體展示、數字影院、球幕影院、辦公用房、郵局、銀行、餐廳、購物區、廚房和其它設備用房等，總建筑面積約11000平方米。

崔愷工作室是通過方案競賽獲得了這個特殊項目的。在設計之初，創意首先成為了成敗的關鍵。吳斌曾專門前往預定的建筑地點考察，用地處在綠洲和戈壁交接處，視野開闊。茫茫戈壁、漫漫黃沙、莫高窟的獨特“飛天”形象以及“卷云”的奇妙曲線，給了建筑師一個更為大膽的靈感。“我們希望這個建筑從大地中生長出來的，像風吹過沙丘一樣婉轉起伏，又如同莫高窟壁畫中飛天飄逸的彩帶，整個建筑充滿強烈的流動感。”吳斌說。

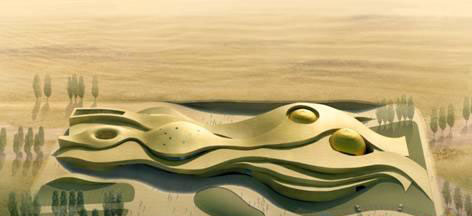

正是借著這樣的靈感，一個頗具曲線之美的建筑創意最終被呈現在紙面上，若干條自由曲面的形體相互交錯，婉轉起伏，巨大的尺度和體量將沙漠地景的特征表達得淋漓盡致。當時投標競賽的一位資深評委曾評價說：“對于這個項目來講，這個建筑放在別的地方不合適，別的建筑放在這里也不合適，它如同是在這片土地上生長出來的，是一個充分表達當?shù)貧夂?、風土、文化的建筑。”

但是，要真正將創意變成精確的施工圖時，變換的曲線、流動的空間實際上帶來了一個非常大的設計挑戰&mdashmdash;依靠傳統的二維設計工具，很難完成如此復雜的曲線建模設計。中國建筑設計研究院決定將游客中心項目作為BIM的試點項目，而試點的核心就是施工圖尤其是曲線建模方面的三維設計。

在經過幾番比較之后，中國建筑設計研究院決定采用Autodesk Revit 軟件，并請歐特克公司進行了專門的培訓，同時還與歐特克中國研究院（ACRD）進行了深入的技術交流。

“該項目的外部形態是扭曲和起伏的，如此的異形用傳統方式是非常難描述的，而Revit卻能非常優秀的完成曲線建模的工作。我們主要是把復雜的屋面形態進行分組，分解成若干部分相對簡單的工作組，每一部分根據建筑的構件進行劃分，比如說屋面板、邊梁、主次梁、柱子、墻體，最后再把模型組合在一起。”吳斌表示，“Autodesk Revit Architecture的可視化三維建模是它的優勢所在，我們可以在任意位置切開模型，生成平面圖、剖面圖。而在二維的狀態下，不可能在每一個地方都能畫出來，我們必須依賴用三維的模型進行切割。更重要的是，這個三維模型可以提供給施工單位，他們可以非常直觀的觀看建筑的每個部分，能準確理解內部空間關系，為精確施工提供很大的幫助。”

BIM的另一個優勢在于從三維模型轉化為二維圖紙，尤其能夠處理其中的關聯變動。吳斌表示：“對于施工圖設計來講，三維模型可以關聯所有的平、立、剖圖紙，能避免傳統設計中可能出現的漏改忘改的現象，大大提高出圖效率，這是Revit作為三維設計軟件的優勢。”

最終，莫高窟游客中心的施工圖被精確的設計出來，并獲得了客戶的高度認可。

協同之變，續推BIM革新
